产品系列

ST-LW100XA

屏幕尺寸

100英寸

外观颜色

玄武黑色(前框喷细砂+五金后盖）

显示屏防护

可选：4mm普通防爆玻璃或AG防眩光玻璃

主芯片型号

MSD6A648（648方案）

中央处理器（CPU）

ARM A53 四核

运行内存（ARM）

2GB

系统内存（ROM）

32GB

内核版本

Android 6.0

USB 输入

5路（Type-A型USB2.0 x4路［含前置2路可跟随透传］，USB3.0 x1路）

USB 输出

2路（Type-B型 for External PC / HDMI Touch out［含前置1路］）

音频输入

1路PC-VGA音频（标准ø3.5mm）

音频输出

v 1路数字同轴（RCA）

v 1路模拟耳机（标准ø3.5mm）

网络输入

v 1路RJ45以太网接口（支持透传至OPS实现一根网线全局上网）

v 4路外置Wi-Fi天线接口

集控接口

1路RS232串口

视频输入

v 1路 VGA

v 3路 HDMI［含前置1路］

电源输入

AC 180-240V 50/60Hz

整机消耗功率（标准模式不含电脑）

v ST-LW100XA：380W（OD35背光O/C款）

扬声器功率

立体声混合双声道CLASS-D功放输出，额定功率：2*10W

（L+ R/ 8Ω）of THD+N≤10%@1KHz（Audio Input：0.5V_RMS）

OPS模块负载输出参数

尺寸型号

100英寸

OPS供电电压

17-21V DC

额定输出电流

1.0A - 7.0A

峰值输出电流

*8.0A

额定负载功率

135W

支持接口类型

符合Intel 开放式可插拔规范的OPS-C 80针盲插JAE接口

外接模块尺寸

L196*W180*H33~42mm（推荐使用高度33mm）

产品型号

ST-LW100XA

背光类型

DLED

显示尺寸(mm)

2203 x 1240

物理分辨率

4K UHD（3840 x 2160）

整机峰值亮度

 350cd/㎡±30

动态对比度

5000：1

观看视角

H/V：178/178度

屏幕比例

16:9

显示色彩

10Bit, 16.7M

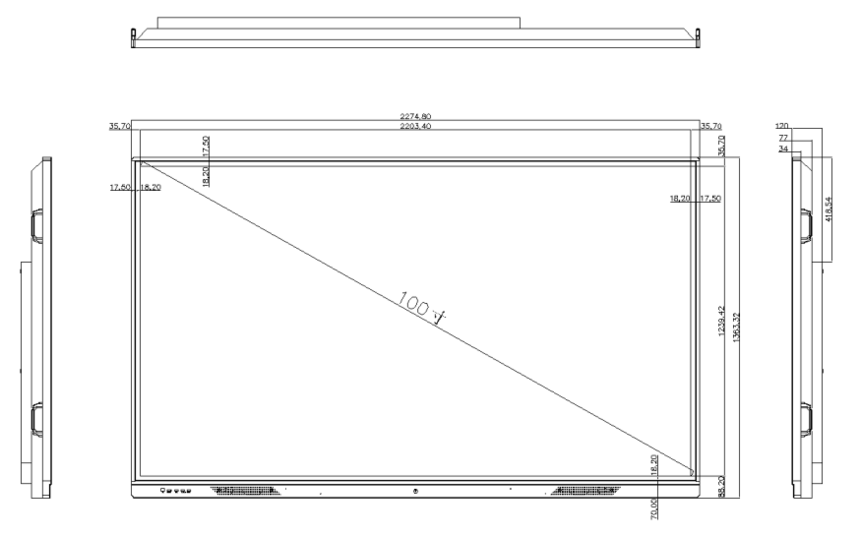

结构尺寸（单位：mm）

产品尺寸

100英寸

外形尺寸

L2275xH1363xW120

外箱尺寸

L2435 x H1490 x W275

裸机净重（Kg）

128

整机毛重（Kg）

190

壁挂架尺寸

L990*H220*T42(最大厚度45mm)

VESA孔位尺寸

水平800 x 垂直400

壁挂螺丝规格

M8 x L25 x 4 pcs
