主芯片型号

MSD6A658（658方案）

运行内存（RAM）

1GB

系统内存（ROM）

8GB

内核版本

Android 6.0

USB 输入

6路（Type-A型USB2.0 *5路[前置有3路]，前置USB3.0 *1路
（前置4个USB端口和后置板载1路USB全部支持双系统跟随识别透传）

USB 输出

2路（Type-B型 For External PC / HDMI Touch Out）

音频输入

1路PC-VGA音频（标准ø3.5mm）

音频输出

1路模拟耳机（标准ø3.5mm）

网络输入

v 1路RJ45以太网（支持透传至OPS实现一根网线全局上网控标点）

v 1路外置Wi-Fi天线接口（有线以太网连接时支持AP热点功能）

集控接口

1路RS232串口（如需中控协议请向我司商务人员索取）

视频输入

v 1路 VGA

v 3路 HDMI（含前置面板1路）

v 1路 AV（Mini 3合1插口）

v 1路 YPbPr（Mini 3合1插口）

v 1路 TV 有线电视

电源输入

AC 180-240V 50/60Hz

整机消耗功率（标准模式不含电脑）

v 65英寸ST-LW65NBC：240W（DLED款）

v 75英寸ST-LW75NBC：320W（DLED款）

v 86英寸ST-LW86NBC：350W（DLED款）

扬声器功率

立体声混合双声道CLASS-D功放输出，额定功率：2x15W

（L+R / 8Ω）of THD+N≤10%@1KHz（Audio Input：0.5V_RMS）

尺寸型号

ST-LW65NBC

ST-LW75NBC/ST-LW86NBC

OPS供电电压

17-21V DC

额定输出电流

1.0A - 5.0A

1.0A - 7.0A

峰值输出电流

*6.0A

*8.0A

额定负载功率

90W

126W

支持接口类型

符合Intel 开放式可插拔规范的OPS-C 80针盲插JAE接口

外接模块尺寸

L196*W180*H33~42mm（推荐使用高度33mm）

产品型号

ST-LW65NBC

ST-LW75NBC

ST-LW86NBC

背光类型

DLED

显示尺寸(mm)

1430 x 804

1646 x 924

1895 x 1066

物理分辨率

4K（3840  x  2160）

整机峰值亮度

320cd/㎡-20

350cd/㎡-20

320cd/㎡-20

动态对比度

5000：1

观看视角

H/V：178/178度

屏幕比例

16:9

显示色彩

10Bit, 16.7M

结构尺寸（单位：mm）

产品型号

ST-LW65NBC

ST-LW75NBC

ST-LW86NBC

整机外形尺寸

(长×高×厚)

L1515 x H938 x W103

L1736 x H1063 x W109

L1989 x H1202 x W114.3

外箱包装尺寸

(长×高×厚)

L1680 x H1070 x W215

L1870 x H1180 x W220

L2135 x H1325 x W215

裸机净重（KG）

47

60

78

整机毛重（KG）

61

75

96

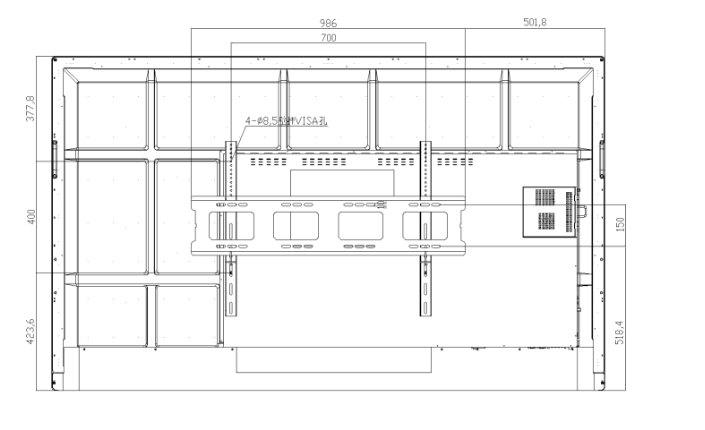

壁挂架尺寸

L650 x H215 x T35

L770 x H205 x T35

L990 x H215 x T40

VESA孔位尺寸

水平600  x 垂直400

水平700  x 垂直400

壁挂螺丝规格

M8 x L25 x 4 pcs
