主芯片型号

MSD6A648（648方案）

中央处理器（CPU）

ARM A53 四核

运行内存（ARM）

2GB

系统内存（ROM）

32GB

内核版本

Android 6.0

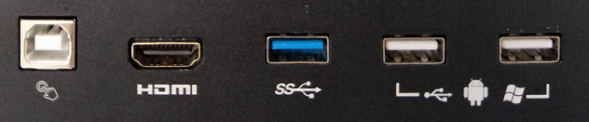

USB 输入

5路（Type-A型USB2.0 x4路［含前置2路可跟随透传］，USB3.0 x1路）

USB 输出

2路（Type-B型 for External PC / HDMI Touch out［含前置1路］）

音频输入

1路PC-VGA音频（标准ø3.5mm）

音频输出

v 1路数字同轴（RCA）

v 1路模拟耳机（标准ø3.5mm）

网络输入

v 1路RJ45以太网接口（支持透传至OPS实现一根网线全局上网）

v 4路外置Wi-Fi天线接口

集控接口

1路RS232串口

视频输入

v 1路 VGA

v 3路 HDMI［含前置1路］

电源输入

AC 220-240V 50/60Hz

整机消耗功率（标准模式不含电脑）

v ST-LW55XA：150W（DLED款）

v ST-LW65XA：240W（DLED款）

v ST-LW70XA：270W（DLED款）

v ST-LW75XA：320W（DLED款）

v ST-LW82XA：350W（DLED款）

v ST-LW86XAL：350W（DLED款）

扬声器功率

立体声混合双声道CLASS-D功放输出，额定功率：2*10W

（L+ R/ 8Ω）of THD+N≤10%@1KHz（Audio Input：0.5V_RMS）

尺寸型号

55英寸

65、70、75、82、86英寸

OPS供电电压

17-21V DC

额定输出电流

1.0A - 5.0A

1.0A - 7.0A

峰值输出电流

*6.0A

*8.0A

额定负载功率

90W

135W

支持接口类型

符合Intel 开放式可插拔规范的OPS-C 80针盲插JAE接口

外接模块尺寸

L196*W180*H33~42mm（推荐使用高度33mm）

产品型号

ST-LW55XA

ST-LW65XA

ST-LW70XA

ST-LW75XA

ST-LW82XA

ST-LW86XA

背光类型

DLED

显示尺寸(mm)

1207 x 678

1428 x 803

1539 x 866

1653 x 931

1806 x 1016

1895 x 1066

物理分辨率

2K FHD

4K UHD（3840 x 2160）

整机峰值亮度

280cd/m2 +20/-30

320cd/㎡±30

 350cd/㎡±30

动态对比度

5000：1

观看视角

H/V：178/178度

屏幕比例

16:9

显示色彩

10Bit, 16.7M

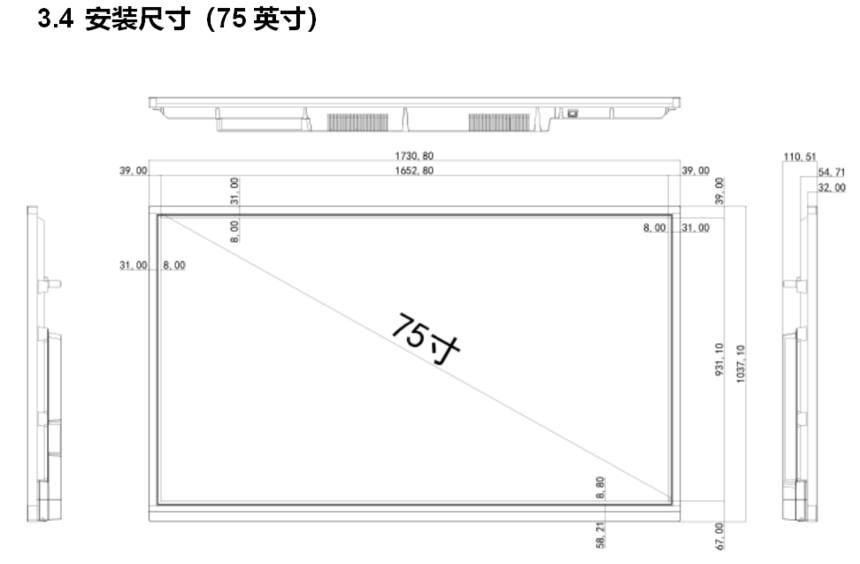

结构尺寸（单位：mm）

产品尺寸

55英寸

65英寸

70英寸

75英寸

82英寸

86英寸

外形尺寸

L1287xH789xW106

L1506xH911xW106

L1616xH974xW98

L1731xH1037xW111

L1973xH1173xW111

L1973xH1173xW111

外箱尺寸

L1410 x H918 x W195

L1660 x H1065 x W225

L1755 x H1130 x W225

L1875 x H1185 x W225

L2020 x H1280 x W225

L2115 x H1325 x W225

裸机净重（Kg）

33

47

48.5

60

72

78

整机毛重（Kg）

44

61

59

75

93

96

壁挂架尺寸

L650*H185*T35

L770*H205*T35

L990*H215*T40

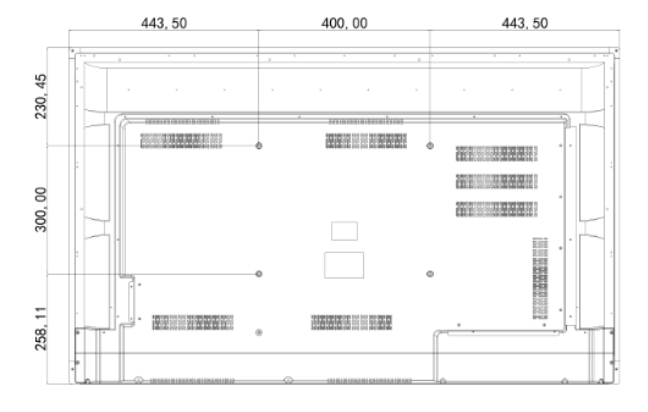

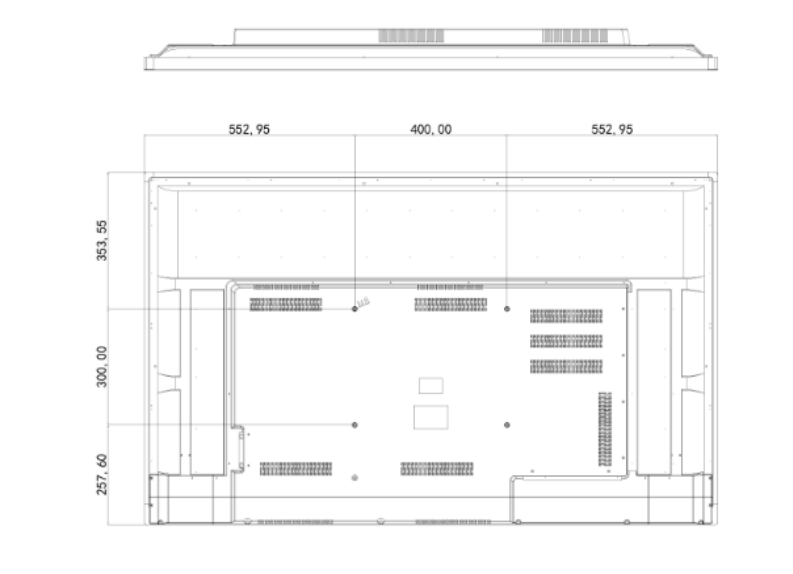

VESA孔位尺寸

水平400 x 垂直300

水平600 x

垂直400

水平600 x

垂直500

水平600 x

垂直600

壁挂螺丝规格

M8 x L25 x 4 pcs
