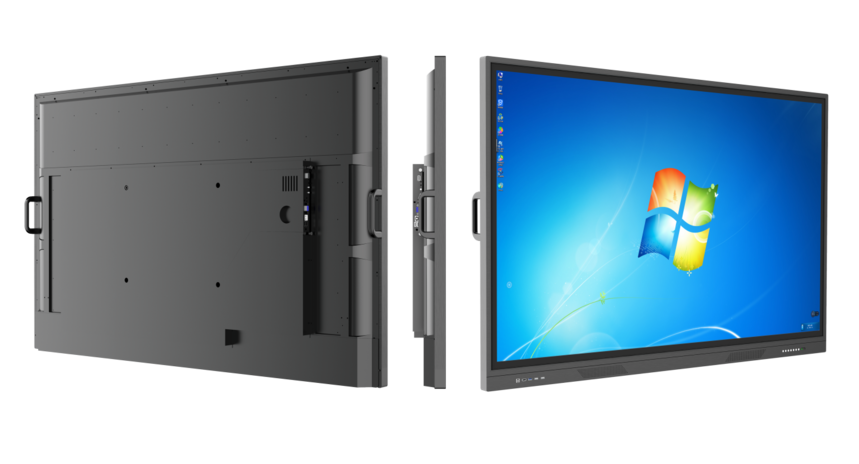

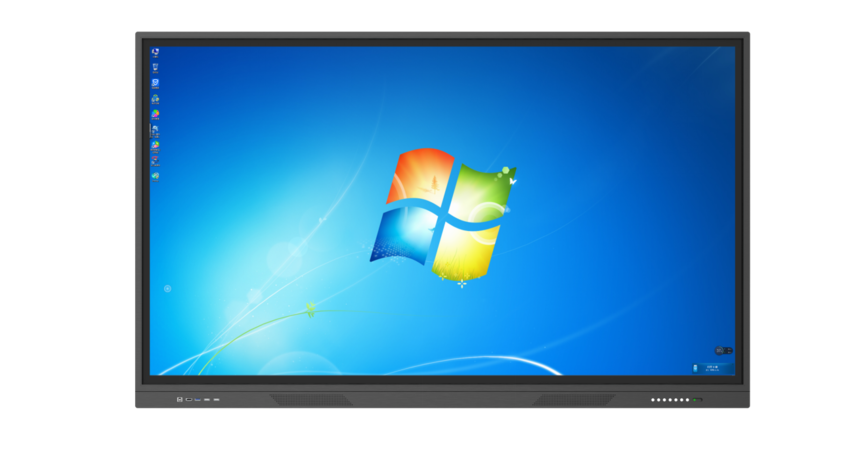

产品系列

ST-LW

屏幕尺寸

65英寸

70英寸

75英寸

82英寸

86英寸

价格（含税加 ? %）

外观颜色

玄武黑色（表面细喷砂+五金后盖）

显示屏防护

可选：4mm普通防爆玻璃或AG防眩光玻璃

主芯片型号

MSD658（ 658方案）

中央处理器（CPU）

ARM A53 四核

运行内存（ARM）

1GB

系统内存（ROM）

8GB

内核版本

Android 6.0

USB输入

4路（Type-A型USB2.0 x4路，USB3.0 x1路）

USB输出

2路（Type-B型For HDMI Touch out）

音频输入

v 1路PC-VGA音频输入（标准ø3.5mm插口）

v 1路MIC外接话筒输入

音频输出

v 1路数字音频同轴（标准RCA插口）

v 1路模拟耳机（标准ø3.5mm插口）

v 1路模拟AV Audio out（Mini 3合1插口）

扩展接口

1路（TF卡标准插口）

TV输入

1路（75Ω  IEC标准F型）

网络输入

v 1路标准RJ45以太网接口

v 4路外置Wi-Fi天线接口（含5G热点2路WiFi天线接口）

集控接口

1路 RS232串口

视频输入

v 1路 VGA

v 3路 HDMI

v 1组 AV（Mini 3合1插口）

v 1组 YPbPr（Mini 3合1插口）

视频输出

1组 AV out（Mini 3合1插口）

电源输入

AC 180-240V 50/60Hz

整机消耗功率（标准模式不含电脑）

v 65英寸ST-LW65：240W（DLED款）

v 70英寸ST-LW70L：270W（DLED款）

v 75英寸ST-LW75：320W（DLED款）

v 82英寸ST-LW82：350W（DLED款）

v 86英寸ST-LW86：350W（DLED款）

扬声器功率

立体声混合双声道CLASS-D功放输出，额定功率：2x10W

（L+ R / 8Ω）of THD+N≤10%@1KHz（Audio Input：0.5V_RMS）

尺寸型号

65~86寸ST-LW全系机型

OPS供电电压

17-21V DC

额定输出电流

1.0A - 7.0A

峰值输出电流

*8.0A

额定负载功率

135W

支持接口类型

符合Intel 开放式可插拔规范的OPS-C 80针盲插JAE接口

外接模块尺寸

L196*W180*H33~42mm（推荐使用高度33mm）

产品型号

ST-LW65

ST-LW70

ST-LW75

ST-LW82

ST-LW86

背光类型

DLED

显示尺寸(mm)

1428 x 804

1541 x 865

1650 x 929

1807 x 1016

1895 x 1066

物理分辨率

2K(单系统1920 x 1080)或4K

4K (3840 x 2160)

整机峰值亮度

320cd/㎡-20

350cd/㎡-20

320cd/㎡-20

动态对比度

5000：1

观看视角

H/V：178/178度

屏幕比例

16:9

显示色彩

10Bit, 16.7M

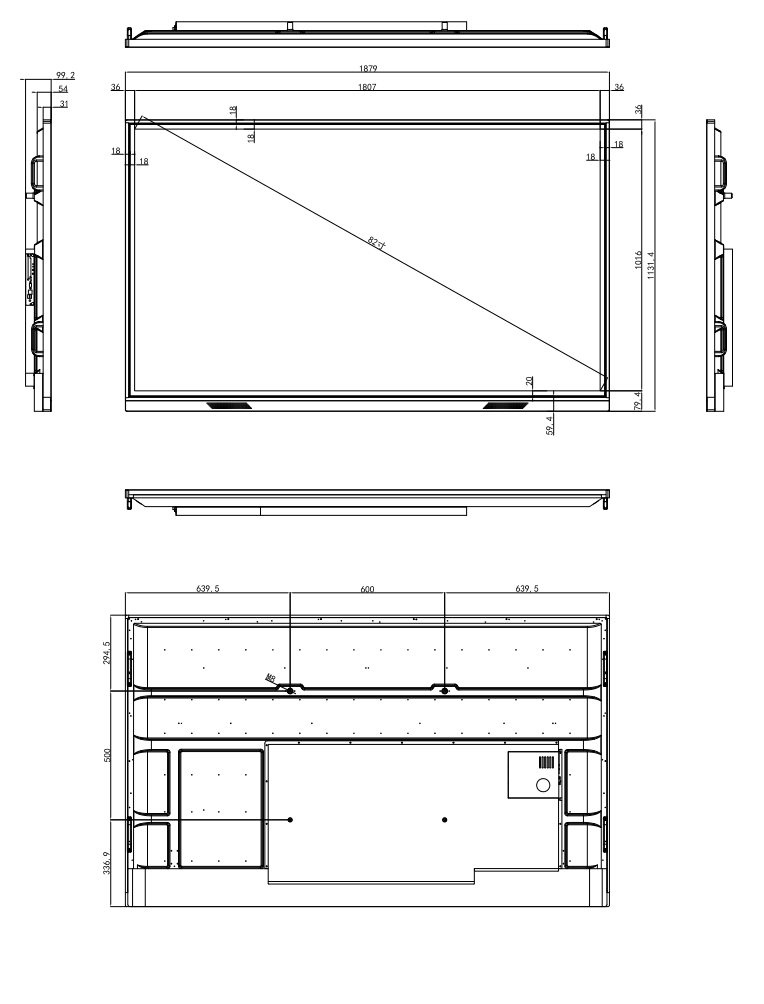

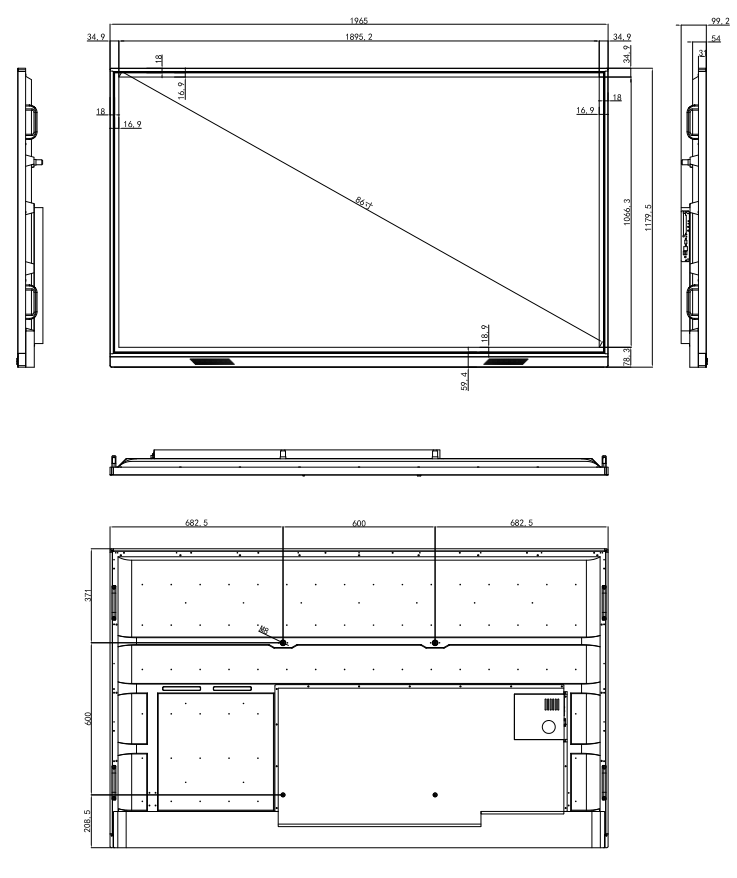

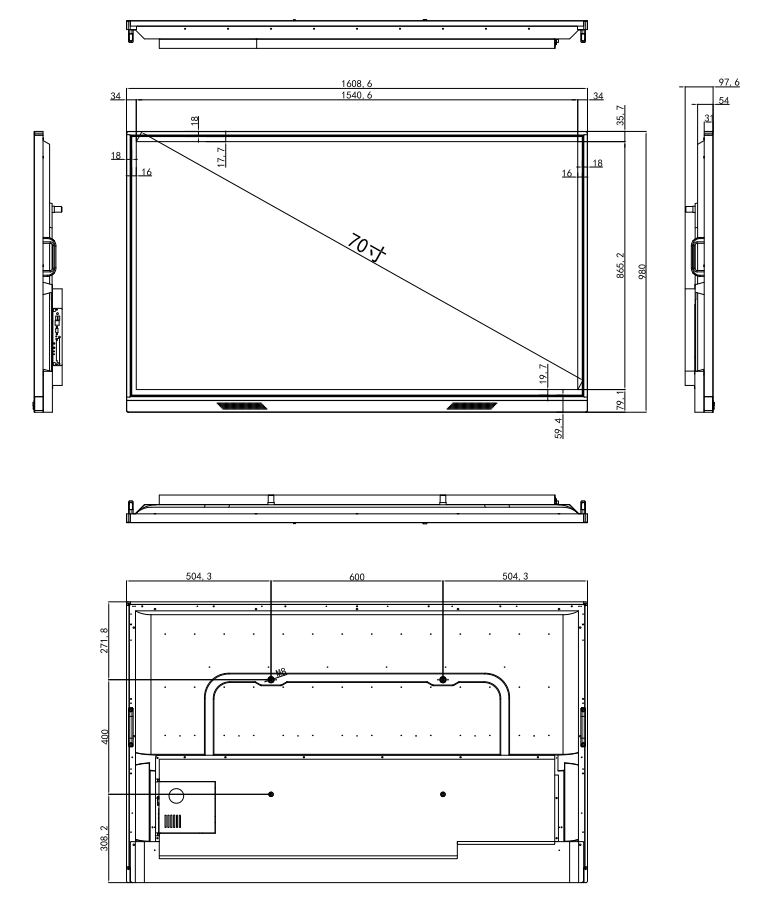

结构尺寸（单位：mm）

产品尺寸

65英寸

70英寸

75英寸

82英寸

86英寸

整机外形尺寸

(长×高×厚)

L1498 x H918 x W96

L1609 x H980 x W98

L1723 x H1044 x W99

L1879 x H1132 x W99

L1965 x H1180 x W99

外箱包装尺寸

(长×高×厚)

L1660 x H1065 x W225

L1755 x H1130 x W225

L1875 x H1185 x W225

L2020 x H1280 x W225

L2115 x H1325 x W225

裸机净重（KG）

45

50

58.5

68

77

整机毛重（KG）

59

65

73.5

84

95

壁挂架尺寸

L770 x H205 x T35

L990*H215*T40

VESA孔位尺寸

水平400  x 垂直300

水平600  x 垂直400

水平600  x 垂直500

水平600  x 垂直600

壁挂螺丝规格

M8 x L25 x 4 pcs
